將鋼纖維物料投入,直線振動篩篩箱內利用振動電機的振動完成,物料在篩網的拋物線式的運動,并且實現物料的篩分,分級目的。
我廠生產的DZSF系列直線振動篩是多年來我廠工程技術人員廣泛聽取用戶反饋信息,不斷對產品設計進行改進,多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。
DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm。

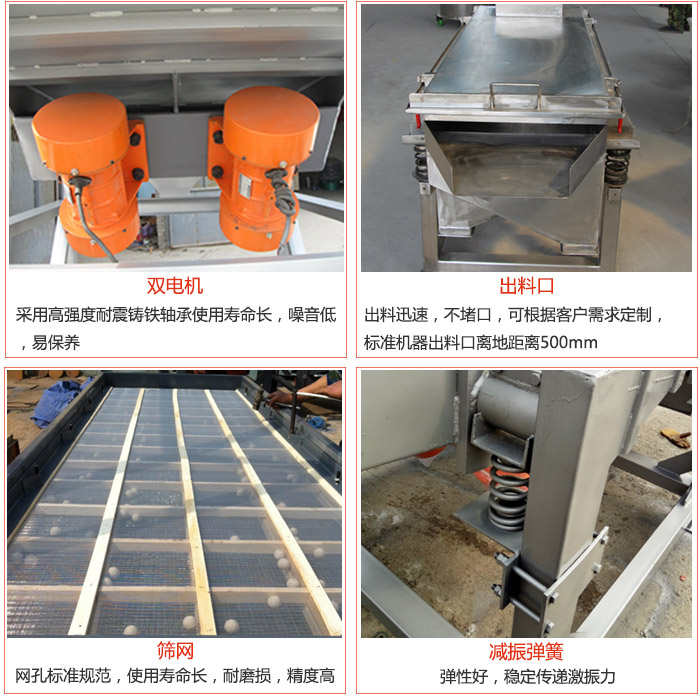

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。

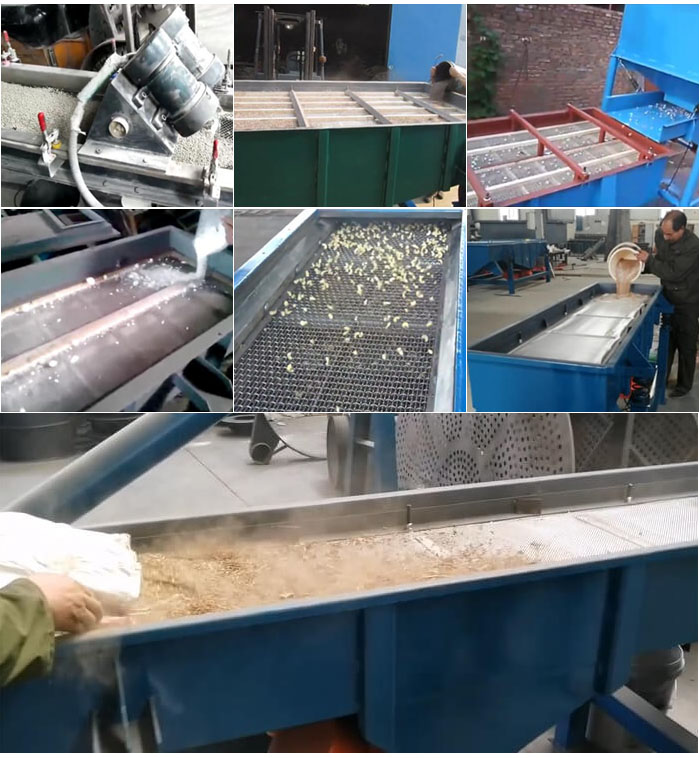

直線振動篩常用于:硅鐵,沙子,花椒顆粒,麥皮,南瓜子,硅粉,砂糖,中藥,檳榔,碳化硅粉,石料,活性炭顆粒,泥土,砂石,小米,礦漿,貝殼,熟芝麻,機制砂,菊花,石英砂,建筑垃圾,焦粉,塑料顆粒,河沙等物料
型號 | 篩面尺寸 (mm) |
篩面層數 | 網孔尺寸 目 |
處理量 (t/h) |
振次 | 雙振幅 (mm) |
電機功率 (kw) |
振動方向角 | 外形尺寸 (長×寬×高)mm |
DZSF515 | 500×1500 | 1-5 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 |
DZSF520 | 500×2000 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 | |
DZSF525 | 500×2500 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2750×808×938 | |
DZSF1020 | 100×2000 | 2-200 | 0.11-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2219×1320×960 | |
DZSF1025 | 1000×2500 | 2-200 | 0.18-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2269×1320×960 | |
DZSF1030 | 1000×2500 | 2-200 | 0.1-20 | 960 | 6-8 | 2×1.1 | 45-60 | 3219×1340×1120 |
D-------------------------------------------------------電機(振動源)
Z-------------------------------------------------------直線(運轉軌跡)
SF------------------------------------------------------篩分機
1030---------------------------------------------------篩面尺寸(1000mm寬x3000mm長)
1-------------------------------------------------------一層(一層篩網二個出料口)
S------------------------------------------------------(304不銹鋼)鋼板材質
該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗?,?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線.。
注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
新篩機安裝好以后,應按以下要求檢查:
1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。
2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有硬性連接或接觸。
3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。
4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。
5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達好的篩分效果。
6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正?,F(xiàn)象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
